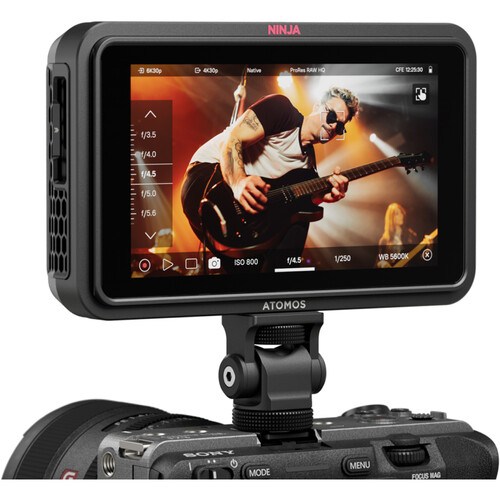

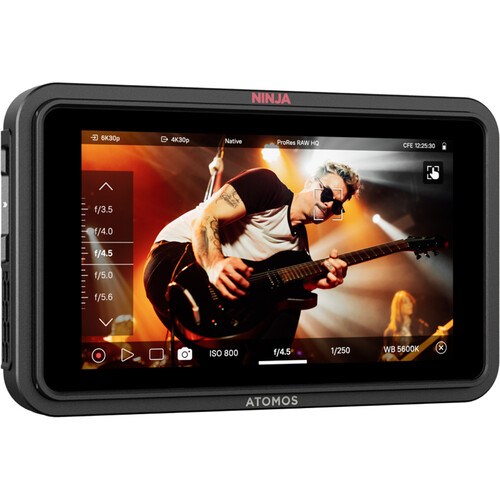

Atomos Ninja RAW HDMI 5'' Kayıtçı Monitör

Genel Bakış

Atomos Ninja RAW, 1500 nit parlaklığa sahip 5,2 inç dokunmatik ekranı, HDMI üzerinden 6Kp30'a kadar Apple ProRes RAW kayıt desteği ve CFexpress Type B veya USB-C depolama seçeneklerini kompakt bir monitör-kayıtçıda bir araya getirir.

Profesyonel görüntüleme araçları, uyumlu kameralarda kamera kontrolü ve dokunarak netleme desteği sayesinde çekim sırasında netlik, pozlama ve kadraj kontrolünü kolaylaştırır.


Öne Çıkan Özellikler

• Süper parlak, 1500 nit, 5,2 inç HDR dokunmatik ekran
• HDMI üzerinden 6Kp30'a kadar Apple ProRes RAW kayıt
• Apple ProRes RAW, ProRes RAW HQ, ProRes ve H.265 codec desteği
• CFexpress Type B veya USB-C depolama birimine kayıt
• Desteklenen kameralarda kamera kontrolü
• Desteklenen kameralarda dokunarak netleme
• EL Zone, Focus Peaking, Waveform, RGB Parade ve Vectorscope gibi profesyonel görüntüleme araçları
• Özel 3D LUT yükleme ve HDR görüntüleme desteği
• HDMI ve USB-C kilitleme sistemi
• NP-F batarya, USB-C Power Delivery veya opsiyonel DC güç desteği
• SegmentPro ile uzun kayıtları kesintisiz olarak daha küçük dosyalara bölme
• Kompakt ve profesyonel monitör-kayıtçı tasarımı

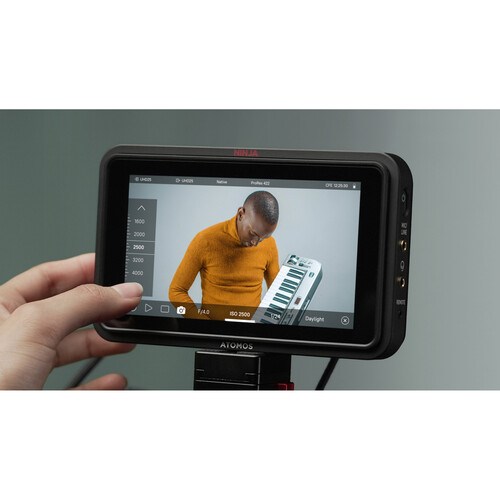

Kamera Kontrolü

Uyumlu Canon, Fujifilm, Nikon, Panasonic ve Sony aynasız kameralarda USB-C üzerinden ISO, enstantane, diyafram ve beyaz dengesi gibi temel çekim ayarları kontrol edilebilir.Z CAM E2 serisi kameralarda ise ayrıca uygun bir LANC kablosu gerekir.

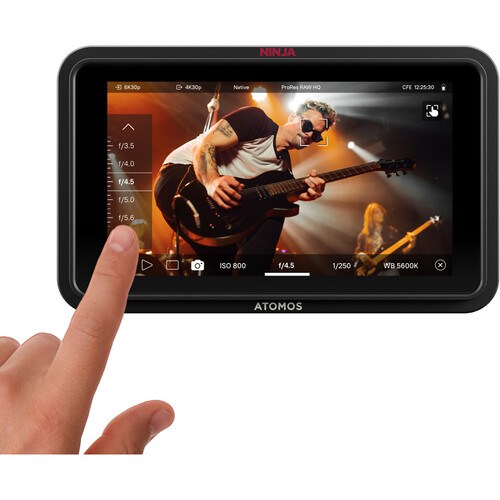

Dokunarak Netleme

Desteklenen kameralarda Ninja RAW ekranındaki istediğiniz noktaya dokunarak otomatik netleme yapabilirsiniz.

Touch to Focus özelliği, kameranın focus tracking gibi mevcut otomatik netleme özelliklerinden yararlanarak hareketli konuların daha kolay takip edilmesini sağlar.

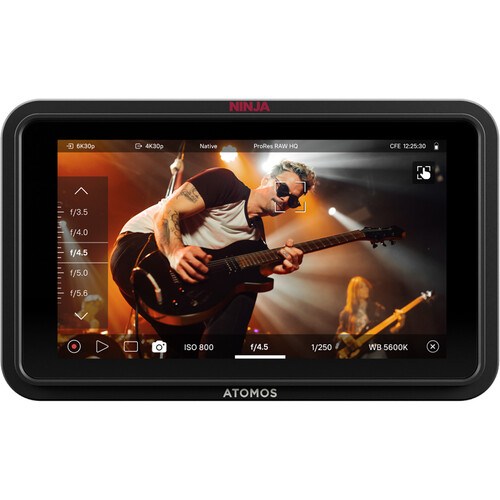

1500 Nit Dokunmatik Ekran

5,2 inç Full HD dokunmatik ekran 1500 nit parlaklık sunar.
Yüksek parlaklık seviyesi, dış mekân çekimlerinden kontrollü stüdyo ortamlarına kadar farklı koşullarda görüntünün rahatça izlenmesini sağlar.
EL Zone, False Color, Focus Peaking, Waveform, RGB Parade ve Vectorscope gibi profesyonel görüntüleme araçları çekim sırasında netlik ve pozlama kontrolünü kolaylaştırır.

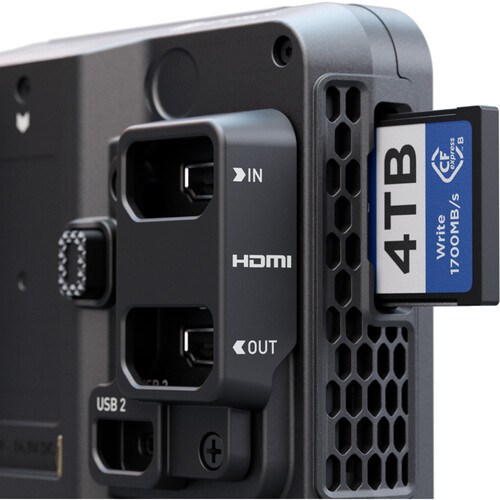

CFexpress Type B Kayıt

Ninja RAW, yüksek hızlı CFexpress Type B kartlara kayıt desteği sunar.

Bu yapı özellikle yüksek veri hızlarının gerektiği Apple ProRes RAW kayıtlarında güvenilir ve yüksek performanslı bir kayıt ortamı sağlar.

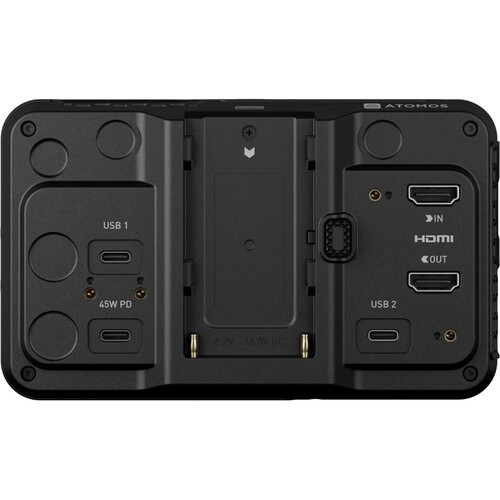

USB-C Bağlantıları

Ninja RAW üzerinde birden fazla USB-C bağlantısı bulunur.

USB-C bağlantıları cihazın güç beslemesi, harici depolama ve desteklenen aksesuarların kullanımı gibi farklı iş akışlarında kullanılabilir.



Tally Işığı

Dahili tally ışığı özellikle canlı prodüksiyonlarda cihazın kayıt ve bekleme durumunun kolayca görülmesini sağlar.

Kayıt sırasında kırmızı, ön izleme veya bekleme durumunda ise yeşil ışık kullanılabilir.

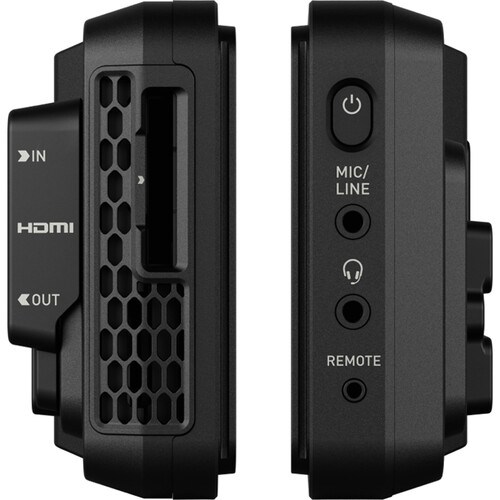

Kilitli Kablo Sistemi

Ninja RAW, HDMI ve USB-C bağlantılarının çekim sırasında güvenli biçimde sabitlenmesine yardımcı olan kilitli kablo sistemini destekler.

Bu sistem, kabloların yanlışlıkla çıkma riskini azaltarak daha güvenli bir prodüksiyon ortamı sağlar.


Esnek Güç Seçenekleri

Ninja RAW; USB-C Power Delivery, NP-F tipi batarya veya opsiyonel Battery Eliminator üzerinden çalıştırılabilir.

Bu farklı güç seçenekleri hem stüdyo hem de mobil çekimlerde esnek kullanım sağlar.

Çözünürlük ve Kare Hızları

Ninja RAW, HDMI üzerinden RAW kayıt modunda 6Kp30'a kadar kayıt desteği sunar.

Ayrıca 4K UHD ve DCI çözünürlüklerde 60 fps'ye, Full HD çözünürlükte ise 120 fps'ye kadar video sinyallerini destekler.

Codec Seçenekleri

Ninja RAW; Apple ProRes RAW, ProRes RAW HQ, Apple ProRes LT, ProRes 422, ProRes 422 HQ ve H.265 codec seçeneklerini destekler.Bu codec seçenekleri farklı prodüksiyon ve post prodüksiyon ihtiyaçlarına uygun esnek kayıt iş akışları oluşturulmasını sağlar.

LOG, LUT ve HDR Desteği

Sony, Canon, Panasonic, Nikon, Fujifilm, ARRI ve RED dahil olmak üzere farklı üreticilerin çeşitli LOG profilleri desteklenir.

Özel .cube LUT dosyaları yüklenebilir ve HLG, PQ ve HDR tabanlı görüntüleme iş akışlarında kullanılabilir.


SegmentPro

SegmentPro özelliği, uzun kayıtların kare kaybı yaşanmadan kullanıcı tarafından belirlenen daha küçük dosya parçalarına ayrılmasını sağlar.

Bu özellik uzun süreli çekimlerde dosya yönetimini kolaylaştırır.







Teknik Özellikler





Fiziksel





Boyutlar	151mm x 92mm x 36mm
Ağırlık	400gms
Montaj Noktaları	Üstte ve altta 1 x anti-rotation 1/4-inch / 3/8-inch





Çevresel





Ortam Çalışma Sıcaklığı

40°C'ye kadar





Yapı





Gövde	ABS plastik ile alüminyum
Soğutma	Aktif kontrollü fan ve ısı emici





Güç





Giriş Voltajı	6.2V - 16.8V DC
Çalışma Gücü	30W'a kadar
Çok İşlevli Düğme	Güç / ekran kilidi
Sürekli Güç	NP-F batarya veya USB-C PD güç üzerinden
DC Giriş Bağlantısı	Battery Eliminator üzerinden (opsiyonel)
DTAP	30W'a kadar
USB PD IN	65W kapasiteli güç kaynağı gereklidir
USB PD OUT	13W'a kadar





Ekran





Boyut	5.2-inch
Çözünürlük	1920 x 1080
Arka Aydınlatma Tipi	Edge lit
Parlaklık (cd/m² / Nits)	1500
En-Boy Oranı	16:9
Renk Gamutu	Rec.709
Kalibrasyon Desteği	PC/Mac üzerinde Atomos LANC kablosu ile Calibrite Display Pro veya Display Plus





Renk İşleme





Gamma	Sony SLog / SLog2 / SLog3 / HLG Canon C-Log / C-Log2 / C-Log3 ARRI Log CEI160 / 200 / 250 / 320 / 400 / 500 / 640 / 800 / 1000 / 1280 / 1600 Panasonic V-Log / HLG JVC J-Log RED RedLogFilm / Log3G10 / Log3G12 Fujifilm F-Log PQ (HDR10) / HLG Nikon N-Log
Gamut	BT.2020 / DCI P3 / DCI-P3 D65 / Rec.709 Sony S-Gamut serisi Canon Cinema gamutları Panasonic V-Gamut ARRI Alexa Wide Gamut JVC LS300 RED gamutları
3D LUT Display	.Cube formatı
3D LUT Down Stream	Loop out
3D LUT 50/50	Evet
Monitoring Modes	Native / HLG / PQ / 3D LUT
HDR Output Conversion	Log / HDR'den HLG / PQ'ya





Video Girişi





HDMI	1 x HDMI (2.0) 6Kp30'a kadar
Kilitli Port	Opsiyonel
Wi-Fi	Hayır
USB	2 x USB-C 2.0/3.0
Bit Derinliği	8/10-bit video
Video Chroma Subsampling	4:2:2





Video Çıkışı





HDMI	1 x HDMI (2.0) 6Kp30'a kadar
Kilitli Port	Opsiyonel
Wi-Fi	Hayır
USB	2 x USB-C 2.0/3.0
Bit Derinliği	8/10-bit video
Video Chroma Subsampling	4:2:2





Metadata





HDMI	RAW - beyaz dengesi Exposure index Enstantane hızı/açısı Iris F stop ISO / gamma / gamut





Ağ





USB	2 x USB-C 2.0/3.0





Bağlantı





Bluetooth	Hayır
LANC	Evet





Ses Giriş / Çıkış





HDMI	8 kanal, 24-bit
Analog Audio Line In	3.5mm kulaklık jakı 2 kanal giriş
Kulaklık Çıkışı	3.5mm kulaklık jakı 2 kanal





Timecode





Gömülü	HDMI
Time of Day	Evet
Reference / Genlock Girişi	Hayır
LTC	Hayır
Wireless AirGlu RF Server ve Client	Hayır
Wireless AirGlu BT Server	Hayır





Çözünürlük ve Kare Hızları (Kayıt, İzleme ve Oynatma)





RAW	6Kp30'a kadar
4K DCI	23.98 / 24 / 25 / 29.9 / 30 50 / 59.94 / 60p
4K UHD	23.98 / 24 / 25 / 29.9 / 30 50 / 59.94 / 60p
2K DCI 2048 x 1080	Evet
1080p	23.98 / 24 / 25 / 29.9 / 30 50 / 59.94 / 60 / 100 / 120p
1080 PsF	P'ye dönüştürülür PsF olarak loop out yapılır
1080i	50 / 59.94 / 60i
720p	50 / 59.94 / 60p





Desteklenen Medya





CF Express	Atomos onaylı CF Express Type B medya
USB	Atomos onaylı USB 3.0 medya
Dosya Sistemi	ExFAT





Codec'ler





Apple ProRes RAW	ProRes RAW ProRes RAW HQ
Apple ProRes	LT / 422 / 422 HQ
H.265	LQ / MQ / HQ / XQ 8/10-bit 4:2:2 ve 4:2:0





Oynatma





Playlist	Evet Tam kliplerden veya alt kliplerden özel oynatma listeleri oluşturulabilir
Loop	Evet Kullanıcı tarafından özelleştirilebilir in/out işaretleriyle
Apple ProRes RAW	Evet, kaydedilmiş klipler
Apple ProRes	Evet, Linear PCM ses ile
H.265	Evet





Kayıt





Pre-roll	Yalnızca ProRes
Timelapse	Evet
Eşzamanlı Proxy Kayıt	Hayır





Ekran Üstü İzleme Araçları





Waveform	3 boyut Ayarlanabilir opaklık ve parlaklık
RGB Parade	3 boyut Ayarlanabilir opaklık ve parlaklık
Vectorscope	2 boyut Ayarlanabilir opaklık ve parlaklık
1 x Zoom	Evet 4K için 1:1 pixel mapping
2 x Zoom	Evet
Focus Peaking	Renk seçimi / threshold ayarı Renk / mono / yalnızca kenarlar
Atomos False Color	Evet, ölçek ile
ARRI False Color	Evet
EL ZONE	Evet
Zebra	Evet, ayarlanabilir
Renk Kanalı İzolasyonu	Yalnızca Blue
Cine Frame Guides	2.4:1 / 2.35:1 / 1.9:1 1.85:1 / 4:3 presetleri
Social Frame Guides	9:16 / 1:1 / 191:1 / 4:5 presetleri
Onion Skin	Evet
Safe Areas	Action ve Graphic
Grid Markers	9 grid
Anamorphic Desqueeze	1.25x / 1.33x / 1.5x / 1.6x 1.65x / 1.79x / 1.8x / 2x
Display Flip	Yalnızca dikey





Dahili Sinyal İşleme





Pulldown Removal	24 / 25 / 30 pSF > 24 / 25 / 30p (2:2 pulldown) 60i > 24p (3:2 pulldown)
HD için 4K UHD Downscale	Loop out 4K UHD'den HD'ye
DCI Crop	Loop out 17:9'dan 16:9 crop'a





Uzaktan Kontrol





HDMI	Auto HDMI trigger Desteklenen protokoller: Canon / Sony / Atomos
Serial 2.5mm Jack	Opsiyonel USB-to-serial kablo üzerinden kalibrasyon
AirGlu BT	Hayır
AirGlu RF	Hayır





Kamera Kontrolü





USB-C

Kayıt başlat / durdur ISO Enstantane Diyafram Beyaz dengesi Touch to Focus (desteklenen kameralar için)





Kutu İçeriği ve Ambalaj





Kutu İçeriği	Ninja RAW monitör-kayıtçı USB-C kilitleme kablosu adaptörü HDMI kilitleme kablosu adaptörü 45 cm USB-C kilitleme kablosu Hızlı Başlangıç Kılavuzu
Kutu Boyutları	190mm x 130mm x 75mm
Kutu Ağırlığı	665gms





Garanti





Standart

1 Yıl Ürün kaydıyla 2 yıla uzatılır (ekran hariç)
